Горелки газовые C.75-C.100

Горелки газовые C.75-C.100

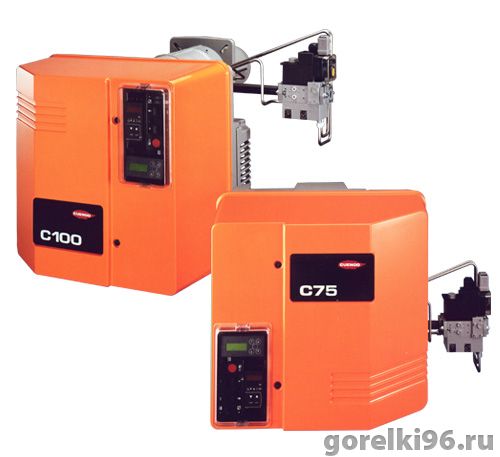

  • Горелки газовые C.75-C.100 (Фото 1)

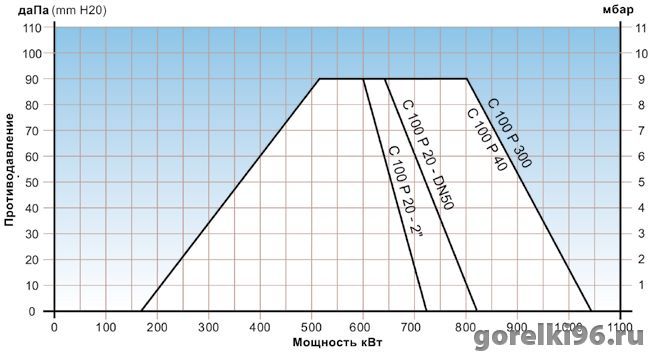

  • Горелки газовые C.75-C.100 (Фото 2)
  • Горелки газовые C.75-C.100 (Фото 1)
  • Горелки газовые C.75-C.100 (Фото 2)
Категории: Газовые горелки, Газовые горелки
Производитель: Cuenod

Преимущества

  • Головка специальной конструкции обеспечивает содержание окислов азота ниже 80 мг/кВт-ч с использованием системы IME® (патент компании Cuenod).
  • Микропроцессорное электронное управление горелкой в сочетании с системой MDE® (патент компании Cuenod) для хранения и одновременного отображения параметров работы.
  • Очень низкий уровень шума (система вентиляции закрытого типа).
  • Система RTC® (патент компании Cuenod) для упрощения обслуживания головки.
  • Кубическая конструкция с вентилятором поперечного расположения.
  • Система AGP® (патент компании Cuenod) для обеспечения идеального соотношения газовоздушной смеси, высокого содержания CO2 в течении рабочего цикла горелки, а также для точного контроля подачи избыточного воздуха, необходимого для оптимальной работы конденсационных котлов с максимальным КПД.
  • Шунт для измерения тока ионизации.



Модель
Мощность, кВт
Давление, мбар
Газооборудование
Мощность двигателя
Масса, кг
метан
пропан
Тип
Ø фильтра
Ø клапана
  C 75 GX 507 T1
(140) 335-700/750
20/40
-
MBVEF 420
2” integ.
2”
1,1 kW
83
  C 75 GX 507 T2
(140) 335-700/750
20/40
-
MBVEF 420
2” integ.
2”
1,1 kW
85
  C 75 GX 507 T3
(140) 335-700/750
20/40
-
MBVEF 420
2” integ.
2”
1,1 kW
84
  C 75 GX 507/8 T1
(140) 335-750
50
37
MBVEF 412
2”
1”1/4
1,1 kW
81
  C 75 GX 507/8 T2
(140) 335-750
50
37
MBVEF 412
2”
1”1/4
1,1 kW
83
  C 75 GX 507/8 T3
(140) 335-750
50
37
MBVEF 412
2”
1”1/4
1,1 kW
82
  C 75 GX 507/8 T1
(140) 335-750
300
148
MBVEF 407
1”
3/4”
1,1 kW
77
  C 75 GX 507/8 T2
(140) 335-750
300
148
MBVEF 407
1”
3/4”
1,1 kW
79
  C 75 GX 507/8 T3
(140) 335-750
300
148
MBVEF 407
1”
3/4”
1,1 kW
78
  C 75 GX 507/8 T1
(140) 335-750
20
-
VGD 20.503
DN 50
DN 50
1,1 kW
95
  C 75 GX 507/8 T2
(140) 335-750
20
-
VGD 20.503
DN 50
DN 50
1,1 kW
97
  C 75 GX 507/8 T3
(140) 335-750
20
-
VGD 20.503
DN 50
DN 50
1,1 kW
96
  C 100 GX 507 T1
(170) 520-820
20
-
VGD 20.503
2”
DN 50
1,5 kW
95
  C 100 GX 507 T2
(170) 520-820
20
-
VGD 20.503
2”
DN 50
1,5 kW
97
  C 100 GX 507 T3
(170) 520-820
20
-
VGD 20.503
2”
DN 50
1,5 kW
96
  C 100 GX 507 T1
(170) 520-1040
20
-
VGD 40.065
DN 65
DN 65
1,5 kW
95
  C 100 GX 507 T2
(170) 520-1040
20
-
VGD 40.065
DN 65
DN 65
1,5 kW
97
  C 100 GX 507 T3
(170) 520-1040
20
-
VGD 40.065
DN 65
DN 65
1,5 kW
96
  C 100 GX 507/8 T1
(170) 520-720/1040
20/40
-/37
MBVEF 420
2” integ.
2”
1,5 kW
85
  C 100 GX 507/8 T2
(170) 520-720/1040
20/40
-/37
MBVEF 420
2” integ.
2”
1,5 kW
87
  C 100 GX 507/8 T3
(170) 520-720/1040
20/40
-/37
MBVEF 420
2” integ.
2”
1,5 kW
86
  C 100 GX 507/8 T1
(170) 520-1040
300
148
MBVEF 407
1”
3/4”
1,5 kW
79
  C 100 GX 507/8 T2
(170) 520-1040
300
148
MBVEF 407
1”
3/4”
1,5 kW
81
  C 100 GX 507/8 T3
(170) 520-1040
300
148
MBVEF 407
1”
3/4”
1,5 kW
80



Технические характеристики

  • Возможность вращения на 180°.
  • Автоматическое прекращение подачи воздуха с помощью сервопривода.
  • Предварительная регулировка на заводе для облегчения первого розжига.
  • Класс защиты IP 43.
  • Поставляется с головками трех длин.
  • Легкая и быстрая установка на котле с помощью удобного соединения байонетного типа между горелкой и головкой.
  • Установка электрических элементов в отсеке, изолированном от циркуляции воздуха и защищенном от попадания пыли.
  • Дисплей для отображения информации, поступающей от встроенного оборудования с использованием системы MDE®.
  • Компактная газовая магистраль с фильтром, регулятором давления, двумя электромагнитными клапанами, расположенными последовательно, а также реле минимального давления газа.
  • Сокращение времени технического обслуживания:
    • электрические элементы с разъемом и колодками;
    • полная доступность воздушного контура и головки;
    • замена деталей головки без снятия горелки с котла.
  • Напряжение питания 400 В 50 Гц трехфазное.



Стандартные комплектующие

  • Головка с фланцем, уплотнительной прокладкой и крепежными болтами.
  • Газовая магистраль с трубопроводами для соединения с горелкой.
  • 7 и 4-контактные разъемы.

Опции

  • Программное обеспечение для подключения персонального компьютера к электронному устройству MDE®.
  • Комплект для подключения внешнего воздухозаборника.
  • Комплект постоянной вентиляции.
  • Комплект пост - вентиляции.
  • Глушитель шума на впуске.
  • Звуконепроницаемый кожух.
  • Комплекты регулирования RC 6170 или 40.
  • Комплект системы Variatron®.
  • Блок контроля герметичности VPS 504/02.
  • Общие характеристики
  • Мощность, кВт:140-1400
